Manual Técnico: Access Veicular - V2

1. Apresentação

1.1 Visão Geral

A controladora veicular Porter V2 é o equipamento central responsável pelo gerenciamento de acesso de veículos em portões e cancelas de condomínios. Ela armazena localmente as informações de usuários, dispositivos e regras de acesso, além de enviar os comandos de acionamento aos motores e transmitir os eventos em tempo real para a base de atendimento.

Dependendo dos módulos instalados, o dispositivo permite a gestão dos acessos através de:

• Aplicativo Porter (via internet ou Bluetooth);

• Controle remoto físico (RF);

• Tag veicular (UHF);

• Botoeira física.

1.2 Recursos Disponíveis

• Capacidade de Controle: Suporta até 2 portões veiculares com função de intertravamento (eclusa).

• Capacidade do Sistema: Armazenamento local para até 3.000 usuários.

• Hardware Avançado: Novo processador preparado para futuras evoluções de firmware.

• Integração Nativa: Totalmente integrado ao ecossistema Monitoring e aos aplicativos Kiper/Porter.

• Conectividade e Módulos:

  • Compatível com KControl/KVoice e antena veicular UHF para abertura via tag.

  • Suporte a Receptor Veicular BLE para abertura por Bluetooth.

  • Sensores com funções configuráveis e sensor de emergência (geral e individual por portão).

1.3 Requisitos para Instalação

Para o correto funcionamento do Access Veicular V2, certifique-se de possuir os seguintes itens no cenário de instalação:

Kit Básico

• 1 Gabinete Access Veicular (contendo: placa central Access Veicular, placa de expansão veicular e receptor de controle RF).

• 1 Caixa estanque para o Access Veicular (obrigatório para instalação em ambientes externos).

Para Abertura via Bluetooth (Solicitar no projeto)

• 2 Dispositivos Receptores Veiculares BLE (um para entrada e um para saída) para cada portão aplicado.

Para Abertura via Tag Veicular (UHF)

• 1 Módulo KControl (responsável por conectar as duas antenas de entrada e saída em cenários de duplo fluxo).

• 1 Caixa estanque para proteção externa do KControl.

• 2 Antenas veiculares UHF homologadas para cada portão.

⚠️ Observações Importantes de Infraestrutura:

• Para habilitar o comando de dupla checagem/duplo fluxo via TAG, ambas as antenas devem estar conectadas ao mesmo KControl.

• A distância máxima recomendada entre as antenas e o KControl é de 2 metros.

• Evite interferências: Não passe o cabo de alimentação na mesma tubulação/infraestrutura da rede Wiegand.

Sistema de Energia (Backup)

Nota: Itens não fornecidos pela Porter. Devem ser adquiridos com um fornecedor local.

• 1 Banco de baterias de 12V estacionária (capacidade dimensionada conforme a carga local).

• 1 Fonte de alimentação de 12V (potência dimensionada conforme a carga total dos motores/fechaduras).

2. Instalação e Configuração de Rede

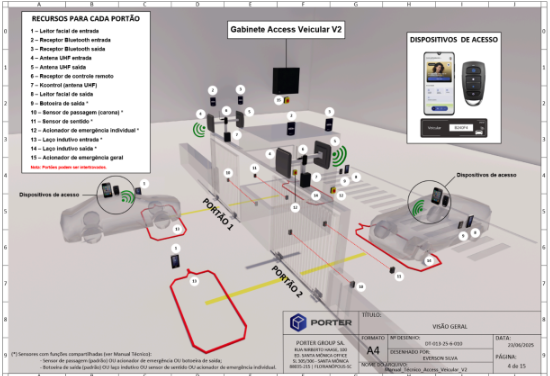

2.1 Esquema de Conexão

2.2 Configuração de Faixa Dupla de IP

Para realizar a primeira configuração do dispositivo a partir de um computador, siga o procedimento abaixo para configurar uma faixa dupla de IP na sua placa de rede:

1. Conecte o computador à mesma rede física do dispositivo (conforme o passo 2.1).

2. No Windows, abra a Central de Rede e Compartilhamento.

3. Clique sobre a rede ativa instalada e selecione Propriedades.

4. Dê um duplo clique em Protocolo IP Versão 4 (TCP/IPv4).

5. Selecione "Usar o seguinte endereço IP" e configure um IP estático válido para a sua rede local (Ex: 192.168.0.29). Se necessário, utilize o comando ping no prompt para garantir que o IP escolhido está livre.

6. Clique no botão Avançado. Na aba Configurações IP, clique em Adicionar na seção de endereços IP e insira o segundo IP estático na faixa de fábrica do equipamento: 10.15.15.X (Ex: 10.15.15.29). Adicione também o Gateway 10.15.15.1.

7. Abra o Prompt de Comando (CMD), execute ipconfig /all e valide se ambos os IPs foram atribuídos corretamente à sua placa de rede.

3. Interface Web e Configurações Iniciais

3.1 Tela de Login

Acesse o navegador web e digite o IP de fábrica do dispositivo (10.15.15.70). Utilize as credenciais abaixo para o primeiro acesso:

• Usuário: admin

• Senha: kr4312br

3.2 Parâmetros de Rede

Após o login, navegue até Configuração > Home.

Insira os dados de IP, Máscara de Sub-rede, Gateway e DNS fornecidos pelo administrador da rede do cliente. Clique em Aplicar. O dispositivo será reiniciado automaticamente para salvar as novas configurações. Os demais parâmetros desta tela não precisam ser alterados.

3.3 Ativação do MQTT

Após a reinicialização, realize o login utilizando as credenciais de Técnico ou Supervisor (as mesmas utilizadas no software Monitoring).

Na tela inicial, mude a chave do MQTT para a posição Ativado e clique em Aplicar. O dispositivo reiniciará mais uma vez e estará pronto para se comunicar com o servidor do Monitoring.

3.4 Atualização de Firmware

Navegue até Configuração > Atualização. Nesta tela estão disponíveis três opções de manutenção:

Passo a passo para atualização:

1. Clique em Atualizar sem restaurar ou Restaurar ao atualizar.

2. O dispositivo iniciará em modo de carregamento (bootloader).

3. Em Escolha um Ficheiro, selecione o arquivo de firmware atualizado e clique em Send.

4. Aguarde a mensagem de sucesso e a reinicialização completa do hardware. Atualize a página do navegador até que a tela de login apareça novamente.

3.5 Pré-registro do Receptor BLE

Para adicionar um Receptor Veicular Bluetooth, acesse Configuração > Configuração de Receptor BLE.

Nesta tela é exibida a lista de receptores novos em modo DHCP conectados à rede. Você poderá definir um IP fixo para cada um deles.

3.6 Configuração dos Sensores

O Access Veicular V2 permite customizar a função de suas entradas de sensores. Para alterar, acesse Configuração > Configurações Avançadas.

Por padrão, a pinagem segue o layout clássico da CPU K4, exceto pelo sensor da CPU (tamper), que no Access V2 assume de fábrica a função de Emergência Geral.

(Nota: Adapte a tabela acima com as funções exatas do seu sistema caso necessário).

3.7 Diagnósticos e Monitoramento

• Aba Monitoração: Permite testes em tempo real. A opção Estado dos Sensores exibe graficamente a situação de cada entrada. Na coluna Carro, é possível auditar o estado dos três sensores dedicados de cada portão operado.

• Aba Dispositivos: Exibe a lista de periféricos conectados. Para o cenário do Access V2, atente-se apenas às linhas de Controladoras e Receptor BLE (outras opções listadas são exclusivas para uso com a CPU K3/K4 padrão).

4. Configuração no Sistema (Monitoring)

4.1 Cadastro de Locais e Vínculo do Access V2

Para o correto funcionamento lógico no sistema Monitoring, siga a estrutura de árvore abaixo:

1. Criação de Ambientes:

   • Crie um local técnico geral do tipo Guarita ou Sala de Máquinas (Ex: Nomeie como "CPD").

   • Crie os locais físicos do tipo Portão Veicular (Ex: "PORTÃO 1 EXTERNO" e "PORTÃO 2 INTERNO").

2. Adicionando o Hardware:

   • Acesse o local técnico criado (Ex: "CPD"), clique no ícone + e resgate a controladora Access Veicular V2 do seu estoque virtual.

3. Associação de Portões:

   • Após adicionar o dispositivo, clique em Editar nas configurações do Access V2 e vincule a ele os locais dos portões veiculares criados no passo 1.

   • Validação: Uma tag indicadora aparecerá no canto superior esquerdo de cada portão no Monitoring confirmando: "Controlado por: Access Veicular V2".

4.2 Homologação do Receptor Veicular BLE

O processo de configuração do Bluetooth é padronizado e idêntico ao das CPUs K3 e K4.

4.2.1 Sincronização do Master Key

1. Na interface web do Access V2, vá em Configuração > Home e copie o código identificador contido no campo Master Key.

2. Abra o Monitoring, acesse as propriedades do local onde o gateway está cadastrado e clique em editar.

3. Vá até a aba Configuração do Indoor, cole a chave copiada no campo correspondente e clique em Salvar.

4.2.2 Reset de Fábrica do Receptor BLE

Antes de iniciar o pareamento, garanta que o Receptor BLE esteja limpo: abra a fita/case do produto, pressione e segure o botão físico por 10 segundos até escutar o sinal sonoro (bip).

4.2.3 Registro via Interface Web

1. No menu do Access V2, vá em Configuração > Configuração de Receptor BLE (ou Configuração de Kiper Indoor caso use CPUs K3/K4).

2. O receptor resetado aparecerá listado na tabela Fábrica (adquirindo IP via DHCP).

3. Determine o IP estático definitivo desejado para o receptor e clique em Adicionar.

4. O sistema iniciará um cronômetro de 10 segundos. Ao finalizar, o periférico será movido para a tabela de Não Registrado.

[Equipamento em Fábrica (DHCP)] ➔ Adicionar IP Fixo ➔ [Aguardar 10s] ➔ [Equipamento Não Registrado]

4.2.4 Ativação no Monitoring

Para concluir a homologação, vá ao Monitoring, adicione um novo dispositivo do tipo Receptor BLE, aponte qual é o Gateway responsável (Access V2) e selecione o local do portão veicular onde ele atuará fisicamente. O Monitoring enviará o comando de ativação em segundo plano e o status na interface web mudará automaticamente para Registrado e Operacional.

4.3 Integração com Módulos KVoice/KControl (Antenas UHF)

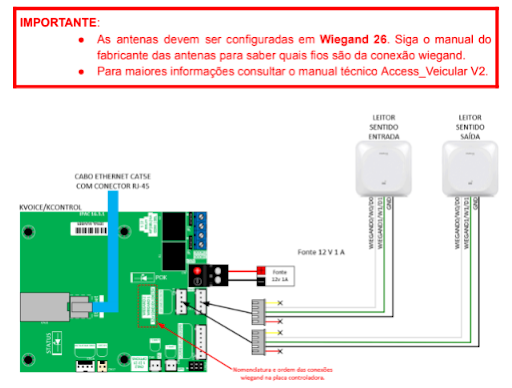

4.3.1 Esquema de Ligação Física

4.3.2 Cadastro do Módulo de Antena

1. No Monitoring, acesse o local específico do portão veicular configurado.

2. Clique em adicionar dispositivo e selecione o tipo Controladora Antena (KVoice/KControl), associando diretamente ao Access Veicular V2 principal.

4.3.3 Homologação do Modelo da Antena

Para que as leituras das tags funcionem e os códigos entrem corretamente no perfil dos usuários associados, adicione mais um dispositivo no mesmo local do portão, selecionando o modelo exato da antena física UHF instalada em campo.

ℹ️ Nota de Suporte: Em caso de dúvidas técnicas complexas ou comportamentos inesperados durante a instalação, entre em contato diretamente com o Suporte Técnico da Matriz.
