Guia de Teste e Configuração: Placa Kiper Access Pedestre

Este manual orienta, de forma simples e prática, como realizar o teste de validação e a configuração da placa Kiper Access Pedestre.

1. O que é e quando fazer?

Este procedimento deve ser aplicado sempre que você receber uma placa Access Pedestre nas seguintes situações:

• Após manutenções de hardware.

• Placas novas vindas de troca de fábrica (RMA).

2. Preparação: Cadastro no Sistema (Monitoring)

Antes de ligar os cabos, precisamos registrar a placa no sistema.

1. Tire uma foto ou anote o Número de Série (ESN) impresso na placa.

2. Solicite à equipe de suporte o cadastro do equipamento no Estoque Virtual do condomínio desejado dentro do Monitoring.

3. Assim que o suporte liberar, acesse o sistema e aloque a placa à guarita ou ao local (place) onde o teste será realizado.

3. Passo a Passo do Teste e Conexões

Passo 3.1: Ligando os Periféricos e a Rede

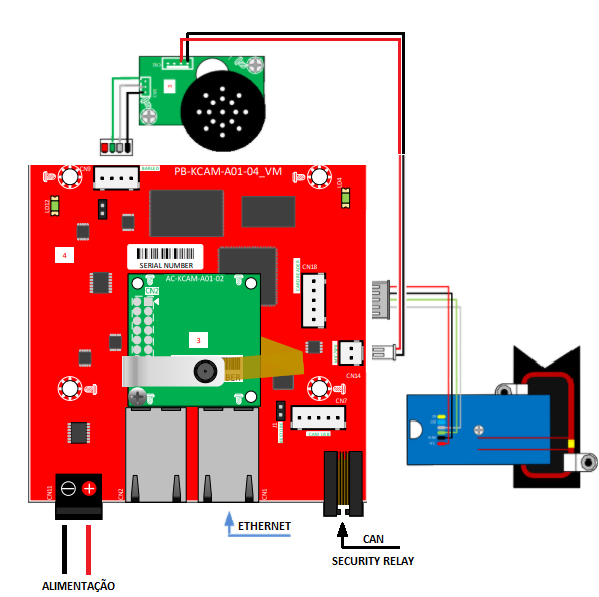

Conecte todos os periféricos necessários na placa Access.

Conexão de Rede: Após ligar os periféricos, conecte o cabo de rede (Ethernet) diretamente na placa QR CAM.

Passo 3.2: Ativando o Modo de Fábrica (Padrão)

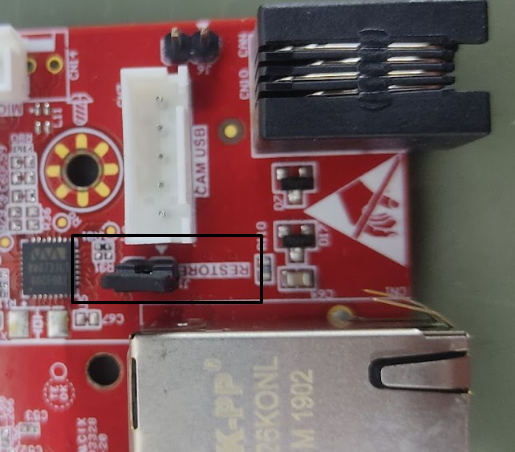

Para acessar a placa pelo IP padrão de fábrica (10.15.15.60), você precisa fechar o jumper de configuração.

Passo 3.3: Alimentação

Após conferir se todos os periféricos, o cabo de rede e o jumper estão no lugar, ligue a placa Access a uma das saídas de 12V/DC da placa de acionamento.

Passo 3.4: Teste de Comunicação (PING)

Vamos checar se o computador está conversando com a placa.

1. No seu computador, abra o Prompt de Comando (CMD).

2. Digite o comando: ping 10.15.15.60 e aperte Enter.

3. Atenção: Realize este teste de PING nas duas portas Ethernet da placa para garantir que ambas funcionam.

4. Configurando a Placa via Navegador (Browser)

1. Abra o seu navegador de internet e digite o endereço de fábrica: https://10.15.15.60

2. Na tela que se abrir, clique no botão RESET DEVICE TO FACTORY STATE (Resetar dispositivo para o estado de fábrica).

3. Importante: Desligue a alimentação da placa, remova o jumper e ligue a alimentação novamente.

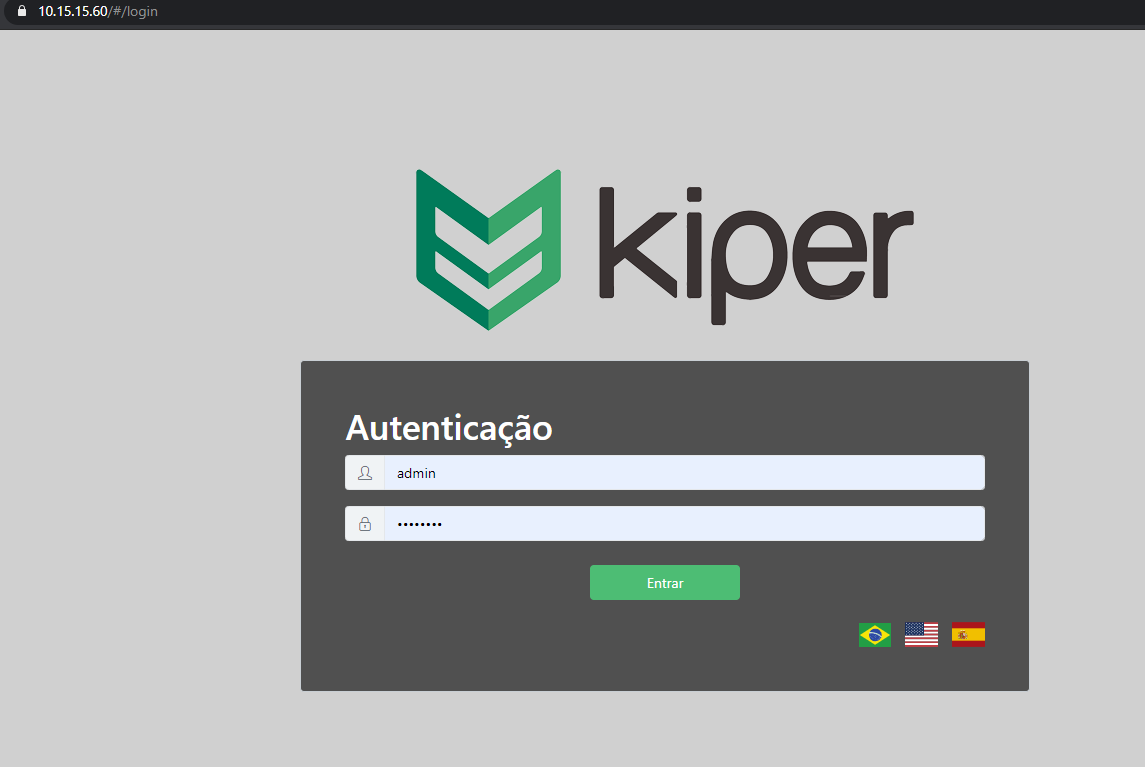

4. Acesse novamente o endereço pelo navegador.

Usuário padrão: admin

Senha padrão: kr4312br

4.1 Modificando as Configurações de Rede

Para que a placa funcione no padrão Kiper, acesse a aba de redes e ajuste os campos exatamente como abaixo:

⚠️ Nota Importante sobre o IP: Antes de definir o número final (XXX), certifique-se de que nenhum outro equipamento da rede esteja usando esse mesmo IP para evitar conflitos.

1. Verifique se o Número de Série (ESN) que aparece na tela é idêntico ao da placa física.

2. Clique em Salvar e depois em [Atualizar Configurações].

3. Aguarde o final da contagem regressiva. A página será redirecionada automaticamente para o novo IP que você configurou.

4.2 Ativando a Comunicação (MQTT)

1. Faça login na nova página usando suas credenciais do Monitoring (seu e-mail e senha cadastrados).

2. Ative a opção [Ativar MQTT] e clique em atualizar configurações.

3. Como saber se deu certo? Vá até a aba Monitoração > Servidor e CPU e verifique se o status em [Conectado ao Broker] está como Online.

5. Validação dos Módulos de Segurança (Security Relay)

A placa Access Pedestre trabalha com 2 módulos Security Relay: um para o controle da Porta (pedestre e botoeira) e outro para a Emergência.

Passo 5.1: Conexão Física

Use o cabo duplo de expansão para interligar a placa Access aos dois módulos de segurança.

Passo 5.2: Reconhecimento no Sistema

1. No menu esquerdo do navegador, clique em Dispositivos.

2. Certifique-se de que aparecem dois dispositivos online.

💡 Dica de Ouro: Se os sensores estiverem invertidos (o que deveria ser porta aparecendo como emergência ou vice-versa), basta clicar no botão [INVERTER] na tela para corrigir.

Passo 5.3: Testando os Sensores na Prática

Para validar se tudo está respondendo corretamente, vá até a aba [ESTADO DOS SENSORES]:

• Teste de Botoeira/Porta: Use um tamper (fechamento de contato) para acionar os comandos. Olhe na tela se o estado mudou. Com um multímetro, meça a continuidade na saída de "Acionamento de Porta" do Security Relay para checar o pulso elétrico.

• Teste de Emergência: Ao acionar o comando de emergência, o Relé 1 do módulo de emergência deve ficar ativo constantemente. No módulo de porta, o Relé 2 também ficará ativo constante.

• Validação Remota: Você também pode abrir a tela de Atendimento no Monitoring para ver se os eventos estão chegando em tempo real.

6. Testes Finais: Câmera, Áudio e Leitores

• Câmera e LED: Mostre um QR Code impresso ou no celular para a câmera. O LED deve mudar de branco para verde ou vermelho, emitir o sinal sonoro e, após o tempo de abertura, voltar a ficar branco.

• Visualização do Vídeo: Para testar a imagem da câmera no navegador, acesse: http://172.16.60.XXX/feed/ (substitua o XXX pelo IP final que você configurou). Se pedir senha, use o usuário admin e a senha kr4312br.

• Teste de TAG (RFID): Aproxime uma TAG cadastrada do leitor da placa e verifique se o Relé atraca (faz o barulho de clique de abertura).

7. Finalização

Após validar que absolutamente tudo está funcionando (rede, relés, sensores e câmera), retorne o IP da placa para o padrão de fábrica antes de guardá-la ou enviá-la para instalação em campo.

❔Ficou com alguma dúvida? Não hesite em procurar o suporte técnico da MATRIZ.
